Выявление характера распределения ОВ в осадочных породах, особенно их сингенетической и эпигенетической битуминозности имеет большое значение при характеристике пород нефтегазоносных комплексов и изучении процессов миграции углеводородов из нефтегазоматеринских толщ и аккумуляции УВ в залежах и ловушках.
Метод конфокальной флуоресцентной микроскопии позволяет проводить качественную оценку наличия ОВ в образце. Кроме того при освещении образца светом с различной длиной волны, флуоресценция будет возникать от органического вещества различных фракций, что дает возможность проводить качественную типизацию ОВ на летучие, легкие и тяжелые фракции.
Задача:исследование образцов нефтегазовых пород с целью установления наличия органического вещества, его качественной типизации и определения содержания в образце.
Решение:исследование образца проведено с помощью конфокального флуоресцентного микроскопа FEI CorrSight. В качестве объекта исследований выбран петрографический шлиф образца нефтенасыщенного песчаника. Конфокальный флуоресцентный микроскоп позволяет получить картину флуоресценции от объектов в образце при освещении его светом с заданной длиной волны. При этом флуоресценция от объектов в образце, находящихся вне фокуса, отсекается конфокальной диафрагмой, что позволяет четко наблюдать распределение органического вещества в образце. При проведении исследований в качестве источников освещения использовался свет от олигохромного источника, отфильтрованный до заданного диапазона длин волн (~402, 490 и 572 нм), а также лазер с длинами волн 405, 488, 561 и 640 нм. При анализе картин флуоресценции с помощью специального ПО возможен количественный анализ содержания ОВ в образце, однако ввиду малой толщины образца (20-30 мкм) представительность выборки позволяет говорить скорее о полуколичественном анализе. Конфокальная схема позволяет изучать распределение ОВ по всей толщине образца, и, как следствие, реконструировать объемное распределение органического вещества в образце.

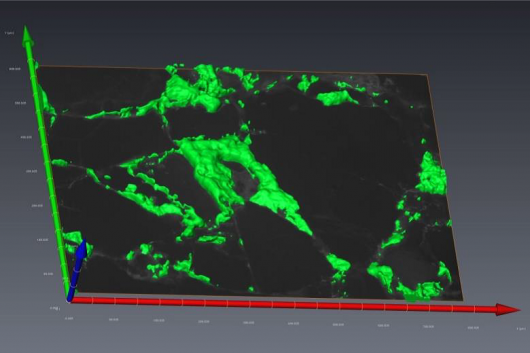

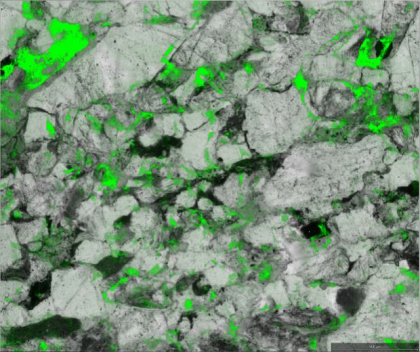

Рисунок 1 – Картина флуоресценции, возникающая при освещении образца лазерным источником света с длиной волны 488 нм (слева) и реконструкция объемного распределения органического вещества, выполненная в ПО AvizoFire (справа).
Выводы:
- Метод конфокальной флуоресцентной микроскопии позволяет качественно установить наличие органического вещества в образце
- Возможна качественная типизация ОВ по фракциям в зависимости от спектра возбуждения флуоресценции
- Обработка полученных изображений позволяет провести полуколичественный анализ содержания ОВ в образце
- Конфокальная микроскопия дает возможность изучения объемного распределения органического вещества в образцах петрографических шлифов.
